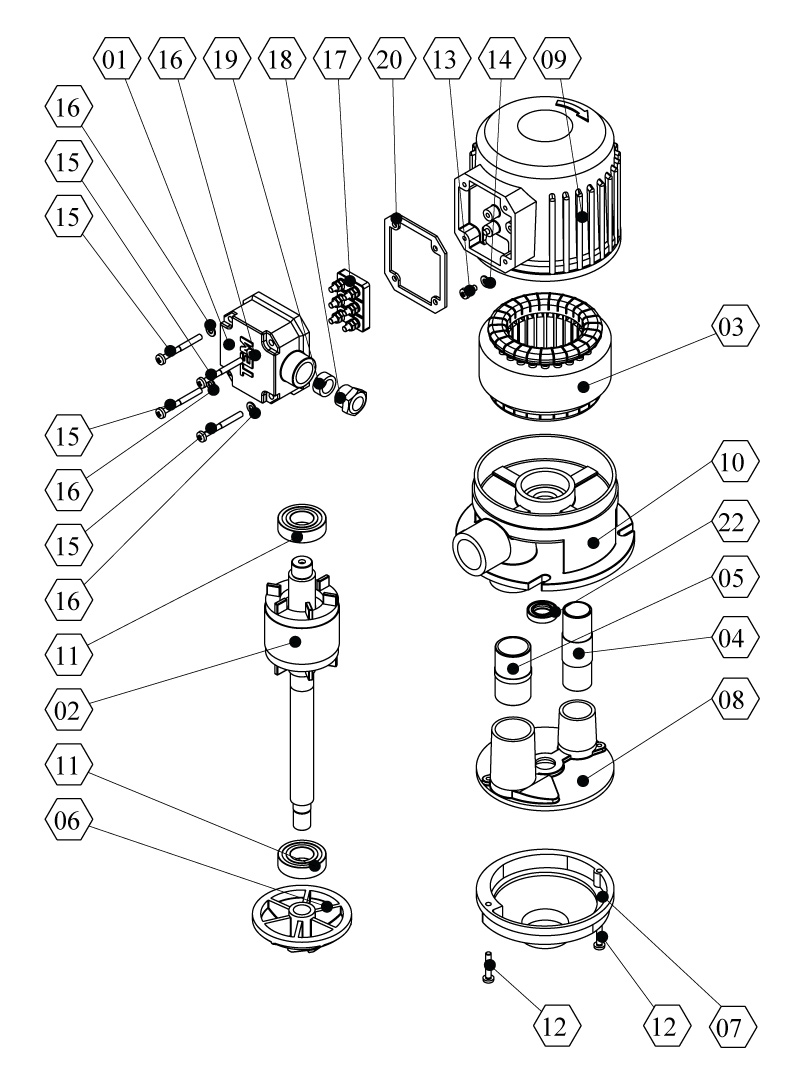

TP SERİSİ BORYAĞI POMPASI MONTAJ MONTAJ BAĞLANTI LİSTESİ
A |
01 |
UÇ BAĞLANTI KUTUSU |
11 |
RULMAN : BİLYALI |
02 |
ROTOR ( İŞLENMİŞ,BALANSI ALINMIŞ,MİLLİ ) |
12 |
SALYANGOZ KAPAK VİDALARI |
03 |
SARGILI VERNİKLİ STATOR |
13 |
KLEMENS BAĞLANTI VİDASI |
B |
04 |
KÖR BORU |
14 |
PUL |
05 |
SIVI YOLU BORUSU |
15 |
UÇ BAĞLANTI KUTU VİDASI |
06 |
POMPA PERVANESİ |
16 |
PUL |
C |
07 |
SALYANGOZ KAPAK |
17 |
KLEMENS ( KÖPRÜ,SOMUN VE PULLAR DAHİL ) |
08 |
SALYANGOZ BAĞLANTI FLANŞI |
18 |
KABLO GİRİŞ RAKORU |
D |
09 |
GÖVDE |
19 |
KABLO GİRİŞ RAKOR CONTASI |
10 |
MOTOR BAĞLANTI FLANŞI |
20 |
CONTA |
E |
ÇİZEN |
S.PEKDAŞ |
|
TARİH |
01.09.2005 |
RESİM No: |
KONTROL |
E.PEKDAŞ |
|
ÖLÇEK |
1 : 1 |
MT.A4.02.0000 |
1 – 1 |
